반도체를 이해하는 첫걸음이 작은 칩 속의 물리학을 들여다보는 일이었다면, 다음 걸음은 그 칩을 만들어내는 사람과 기업, 장비의 연결을 살펴보는 일입니다. 이번에는 한국 반도체 산업의 현장으로 들어가 보겠습니다. 공장 안에서 재료를 쌓고, 칩을 연결하고, 성능을 검사하는 과정을 따라가다 보면 산업 뉴스에 등장하는 낯선 말도 조금씩 익숙해질 것입니다.
이 강좌에서는 한국 반도체 산업의 구조와 제조 현장에서 쓰이는 장비를 시민의 눈높이로 살펴봅니다. 각 공정은 어떤 일을 하고, 기업들은 어떻게 역할을 나누며, 그 기술은 우리의 일상과 어떻게 이어질까요? 숫자의 순위를 외우기보다 산업이 움직이는 원리를 함께 이해해 보겠습니다.
한국 반도체 산업을 보는 눈
1.1 칩을 잘 만드는 나라의 또 다른 얼굴
한국 반도체 산업이라고 하면 먼저 거대한 생산 공장과 메모리 칩을 떠올리기 쉽습니다. 그런데 공장 안으로 한 걸음만 들어가 보면 조금 다른 풍경이 펼쳐집니다. 회로를 그리는 기계, 얇은 막을 입히는 기계, 먼지를 씻어내는 기계, 완성된 칩을 검사하는 기계가 긴 생산 과정을 나누어 맡고 있습니다. 우리가 손에 쥐는 칩 하나에는 이 모든 장비가 남긴 작업의 결과가 겹겹이 쌓여 있습니다.
여기서 첫 번째 질문을 던져보겠습니다. 반도체를 잘 만드는 나라라면 그 반도체를 만드는 장비도 모두 잘 만들까요? 반드시 그렇지는 않습니다. 칩을 대량생산하는 능력과 공정 장비를 개발하는 능력은 서로 연결되어 있지만, 쌓아야 할 경험과 기술이 다릅니다. 한국 반도체 산업에는 메모리 제조의 강점과 특정 장비에 대한 해외 의존이 함께 존재합니다. 두 모습은 모순이 아니라, 서로 다른 층위의 산업을 보고 있다는 신호입니다.
이를 큰 병원에 비유해 볼까요. 진료를 잘하는 병원이라고 해서 자기공명영상 장치와 수술 도구를 모두 직접 만드는 것은 아닙니다. 그러나 좋은 장비가 있어야 좋은 진료를 할 수 있고, 장비를 개선하려면 현장의 경험이 필요합니다. 반도체 제조사와 장비업체도 이처럼 서로의 지식과 경험을 주고받으며 발전합니다.
1.2 설계에서 검사까지, 역할을 나누는 산업
반도체는 한 회사가 처음부터 끝까지 만들기도 하고, 여러 회사가 일을 나누어 만들기도 합니다. 설계와 제조를 함께 하는 기업을 종합반도체기업, 줄여서 IDM이라고 부릅니다. 팹리스는 자신이 설계한 칩을 다른 회사의 공장에서 생산하고, 파운드리는 그 설계에 맞추어 웨이퍼 위에 회로를 만들어줍니다. 설계와 실제 제조 조건을 연결하는 과정에는 설계 구현을 돕는 디자인하우스도 참여합니다.
웨이퍼에 회로가 만들어졌다고 바로 전자제품에 꽂을 수 있는 것은 아닙니다. 칩을 잘라 보호하고 외부와 연결하는 패키징, 제대로 작동하는지 확인하는 검사가 이어져야 합니다. 이 일을 전문적으로 맡는 기업이 OSAT, 곧 조립·검사 전문기업입니다. 다만 현실에서는 역할이 칼로 자른 듯 나뉘지는 않습니다. 제조사가 패키징을 직접 하기도 하고, 여러 기업이 개발과 생산을 함께 맡기도 하지요.
이 구분을 알고 나면 기업 뉴스를 읽는 방법도 달라집니다. ‘반도체 회사가 성장했다’는 말만 볼 것이 아니라 설계 주문이 늘었는지, 웨이퍼 생산이 늘었는지, 패키징 서비스가 확대되었는지를 살펴보는 것입니다. 같은 반도체 산업 안에서도 사업의 성격과 고객, 필요한 투자가 달라집니다.
1.3 공장 뒤에 이어지는 더 넓은 세계
장비 한 대를 조금 더 자세히 보겠습니다. 웨이퍼를 움직이는 로봇, 공기를 빼내는 진공펌프, 가스의 양을 조절하는 부품, 온도를 유지하는 히터, 상태를 감지하는 센서가 들어 있습니다. 여기에 모든 동작의 순서를 제어하는 소프트웨어가 필요합니다. 장비업체의 뒤에는 다시 정밀가공·전자·화학·광학 기업들이 이어집니다.
이처럼 제품이 만들어지고 사용되기까지의 연결을 가치사슬이라고 합니다. 장비를 기준으로 보면 부품과 소재를 공급하는 쪽이 후방산업이고, 장비를 사서 칩을 생산하는 쪽이 전방산업입니다. 어느 쪽이 더 중요하다는 순위가 아닙니다. 무엇을 기준으로 앞뒤를 말하는지에 관한 표현이지요.

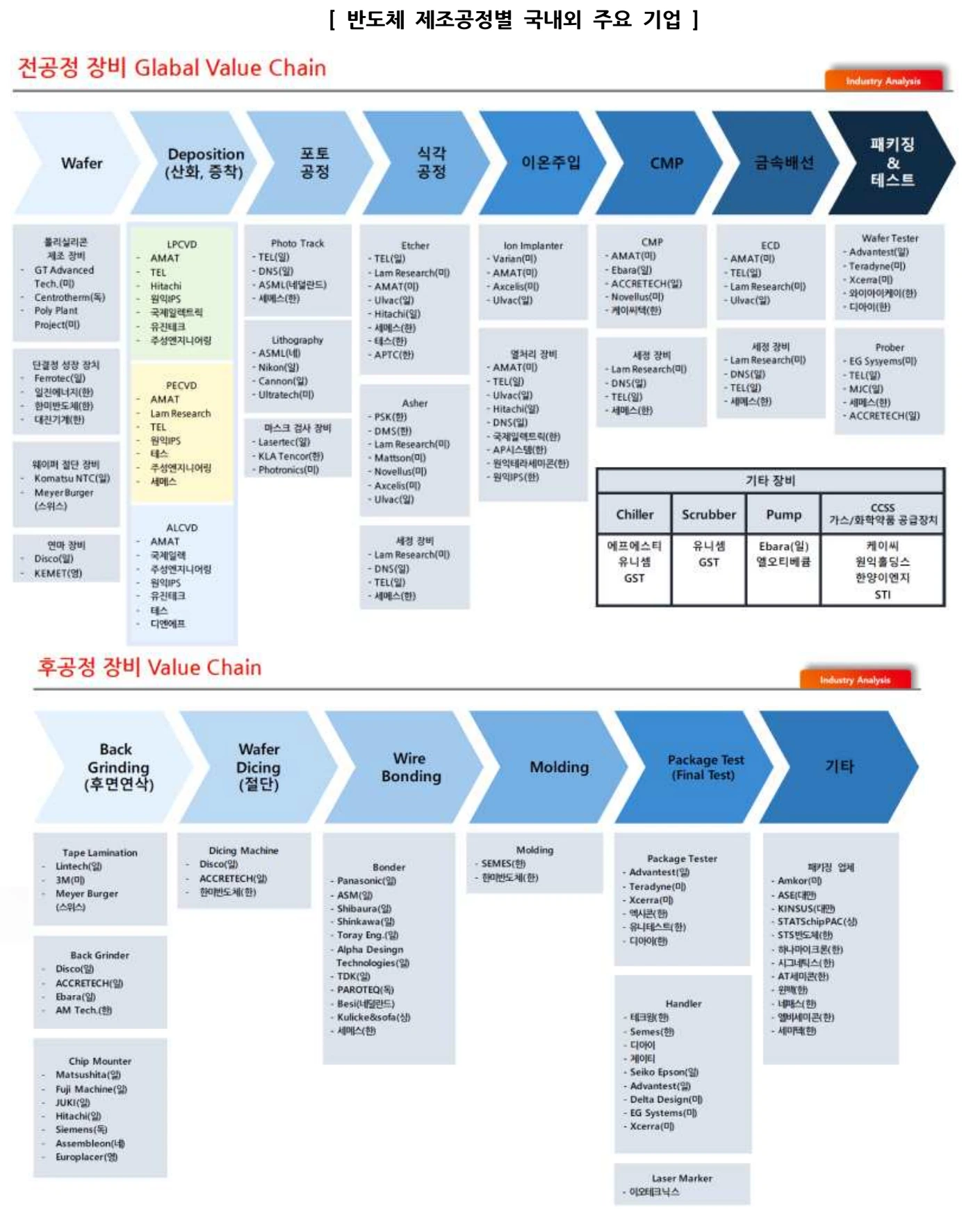

아래 그림에서는 회사 이름을 모두 외우려 하지 마세요. 공정마다 참여하는 회사의 조합이 달라진다는 점을 먼저 보시면 됩니다. 한국 반도체 산업을 이해한다는 것은 몇몇 큰 공장을 아는 데서 더 나아가, 그 공장이 의지하는 수많은 전문 기술의 연결을 이해하는 일입니다.
반도체 공장은 무엇을 반복하는가
2.1 쌓고, 그리고, 깎고, 다시 씻기
1부에서 배운 제조 공정을 떠올려 봅시다. 웨이퍼 위에 필요한 재료를 얇게 입히는 것이 증착이고, 감광막에 빛으로 패턴을 만드는 것이 노광입니다. 그 패턴을 이용해 필요한 부분만 남기며 재료를 제거하는 일이 식각이지요. 이 과정에서 생긴 잔류물과 오염을 세정으로 제거하고, 다음 층을 만들 준비를 합니다.
이 네 가지 동작은 한 번씩 하고 끝나는 순서가 아닙니다. 소자와 배선을 여러 층으로 만들기 때문에 재료를 쌓고 가공하는 과정이 되풀이됩니다. 건물을 지을 때 바닥을 만들고 기둥을 세우고 배관을 연결하는 일을 층마다 반복하는 것과 비슷합니다. 다만 반도체에서는 사람이 눈으로 확인할 수 없는 작은 구조를, 웨이퍼 전체에 걸쳐 매우 일정하게 만들어야 합니다.
따라서 어느 한 공정만 뛰어나다고 좋은 칩이 완성되지는 않습니다. 막이 고르지 않으면 다음 공정이 어려워지고, 식각이 지나치면 필요한 구조까지 손상되며, 미세한 오염이 남으면 뒤에서 결함이 나타날 수 있습니다. 공정 사이의 연결을 함께 조정하는 능력이 제조 현장의 실력입니다.
2.2 표면을 고르고 물성을 바꾸는 장비
쌓고 깎는 작업을 반복하면 표면에 높낮이가 생깁니다. 다음 층에 정밀한 패턴을 만들려면 이 표면을 고르게 다듬어야 합니다. 화학 반응과 기계적인 연마를 함께 이용하는 CMP가 이 역할을 합니다. 단순히 사포질을 한다고 생각하기보다, 필요한 재료를 정해진 만큼만 제거하는 정밀한 평탄화 작업이라고 이해하면 좋겠습니다.
이온 주입은 다른 종류의 일입니다. 전하를 띤 원자를 웨이퍼 안으로 넣어 반도체의 전기적 성질을 조절합니다. 1부에서 배운 도핑을 실제 공정으로 구현하는 방법 가운데 하나이지요. 이어지는 열처리는 공정 목적에 따라 결정의 손상을 회복하거나 주입된 원자가 전기적으로 제 역할을 하도록 돕습니다. 열을 가하는 일도 온도와 시간, 분위기를 세밀하게 다루어야 하는 공학입니다.
이렇게 보면 반도체 공장은 작은 모양을 만드는 곳인 동시에 물질의 성질을 바꾸는 곳입니다. 눈에 보이는 형태만 맞추는 것으로는 충분하지 않습니다. 전자가 원하는 경로로 움직이도록 재료의 조성과 구조, 경계면의 상태까지 관리해야 합니다.
2.3 실험의 성공과 양산의 성공 사이
실험실에서 좋은 소자를 하나 만들었다고 가정해 봅시다. 공장에서는 그 결과를 수많은 웨이퍼에 반복해야 합니다. 같은 웨이퍼의 가운데와 가장자리, 오늘 생산분과 다음 주 생산분이 정해진 품질 범위에 들어와야 하지요. 이때 중요한 단어가 재현성입니다. 좋은 결과를 우연히 한 번 얻는 능력과 안정적으로 반복하는 능력 사이에는 큰 간격이 있습니다.
장비를 평가할 때 정밀도만 보지 않는 이유도 여기에 있습니다. 한 시간에 처리할 수 있는 양, 유지보수에 필요한 시간, 부품의 수명, 오염을 얼마나 억제하는지 등을 함께 살펴야 합니다. 아주 정밀하지만 자주 멈추는 장비는 생산 현장에서 다른 어려움을 낳습니다. 반대로 빠르기만 하고 불량이 많아도 좋은 장비라고 할 수 없습니다.
이 장에서 기억할 말은 ‘수율’입니다. 생산한 것 가운데 기준을 만족하는 양품의 비율을 뜻합니다. 장비와 소재, 공정 조건의 개선은 결국 같은 자원으로 얼마나 안정적으로 양품을 얻느냐에 연결됩니다. 다음 장부터는 이 관점으로 각각의 장비를 살펴보겠습니다.
다음 강의로 ↓증착, 원자에 가까운 두께를 다루다
3.1 얇은 막이 회로의 성질을 결정한다
반도체의 단면을 상상해 보세요. 전기가 흘러야 하는 곳에는 전도성 재료가, 전기가 새면 안 되는 곳에는 절연성 재료가 자리 잡고 있습니다. 증착은 이 재료들을 웨이퍼 표면에 얇은 막으로 만드는 작업입니다. 단순한 겉칠이 아니라 회로가 어떤 성질을 갖는지 결정하는 제작 과정입니다.
막의 두께만 맞추면 될까요? 재료가 얼마나 순수한지, 표면에 빈틈이 생기지 않는지, 아래층에 얼마나 잘 붙는지, 막 자체가 웨이퍼를 휘게 할 만큼 응력을 만드는지도 중요합니다. 증착을 평가할 때는 품질, 두께 균일도, 단차 피복, 틈을 채우는 능력, 응력 등을 살펴봅니다. 낯선 표현들이지만 모두 ‘필요한 곳에 필요한 성질의 막을 고르게 만들었는가’라는 질문으로 이어집니다.
특히 구조가 입체적으로 바뀌면 난도가 높아집니다. 평평한 책상에 칠하는 것과 깊고 좁은 컵의 안쪽 벽까지 고르게 칠하는 것은 다르지요. 반도체의 좁고 깊은 구조에서도 입구와 바닥, 옆면의 막 두께를 함께 관리해야 합니다.

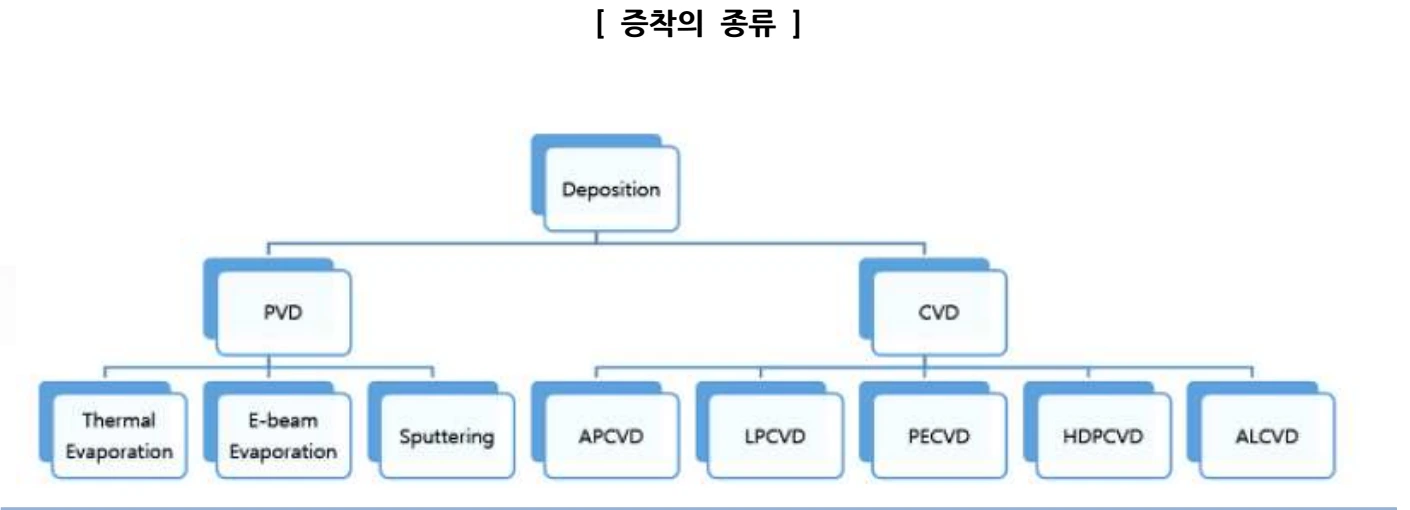

3.2 PVD·CVD·ALD, 재료를 보내는 세 가지 방법
물리기상증착, PVD는 재료를 물리적으로 떼어내거나 기화시켜 표면에 도달하게 하는 방법입니다. 대표적인 스퍼터링에서는 이온이 표적 재료를 때려 원자를 떼어냅니다. 떨어져 나온 재료가 기판에 쌓이며 막이 만들어집니다. 원하는 재료와 구조에 따라 유용하지만, 깊은 홈의 안쪽까지 같은 두께로 덮는 일에는 제약이 생길 수 있습니다.
화학기상증착, CVD에서는 기체 상태의 원료가 반응해 표면에 고체 막을 만듭니다. 열이나 플라스마가 반응에 필요한 에너지를 공급합니다. 플라스마를 활용하면 특정 공정에서 열만 이용할 때보다 낮은 기판 온도로 반응을 진행할 수 있습니다. 이 장점은 이미 만들어놓은 아래층이 높은 온도로 손상되는 것을 줄일 때 도움이 됩니다.
원자층증착, ALD는 원료를 순차적으로 공급하며 표면 반응을 반복하는 방식입니다. 표면의 반응 가능한 자리가 채워지면 그 단계의 반응이 제한되는 성질을 이용합니다. 반응과 불필요한 기체를 비우는 과정을 되풀이해 두께를 세밀하게 조절하지요. 이름만 보고 한 주기마다 정확히 원자 한 층이 언제나 완성된다고 이해할 필요는 없습니다. 실제 성장량은 재료와 반응 조건에 따라 달라집니다.
3.3 작은 반응실을 떠받치는 큰 산업
증착이 일어나는 공간을 챔버, 즉 반응실이라고 합니다. 그 안에는 원료 기체가 정해진 양으로 들어오고, 웨이퍼는 적절한 온도를 유지하며, 반응 후의 기체는 밖으로 빠져나갑니다. 가스 공급 장치와 히터, 진공펌프, 배기가스 처리 장치가 하나의 작업으로 맞물려야 합니다. 장비의 겉모습보다 이 안의 조건을 얼마나 정밀하게 통제하느냐가 중요합니다.
한국의 증착 장비업체들은 서로 다른 공정과 막질을 중심으로 전문성을 쌓아가고 있습니다. 어떤 업체는 플라스마를 이용한 막 형성에, 다른 업체는 원자층 수준의 두께 제어에 강점을 쌓습니다. 같은 증착 장비라는 이름 안에도 여러 전문 분야가 있는 것입니다.
장비업체의 발전은 부품업체와 소재업체의 발전을 함께 요구합니다. 가스의 순도가 떨어지거나 히터의 온도가 고르지 않으면 좋은 설계도 기대한 결과를 내기 어렵습니다. 원료 분자를 공급하는 소재 기술, 반응 환경을 만드는 기계 기술, 이를 조율하는 제어 기술이 만나는 자리에 증착 산업이 있습니다.
다음 강의로 ↓패키징, 칩에 세상과 통하는 길을 내다
4.1 포장이라는 이름에 담긴 네 가지 일

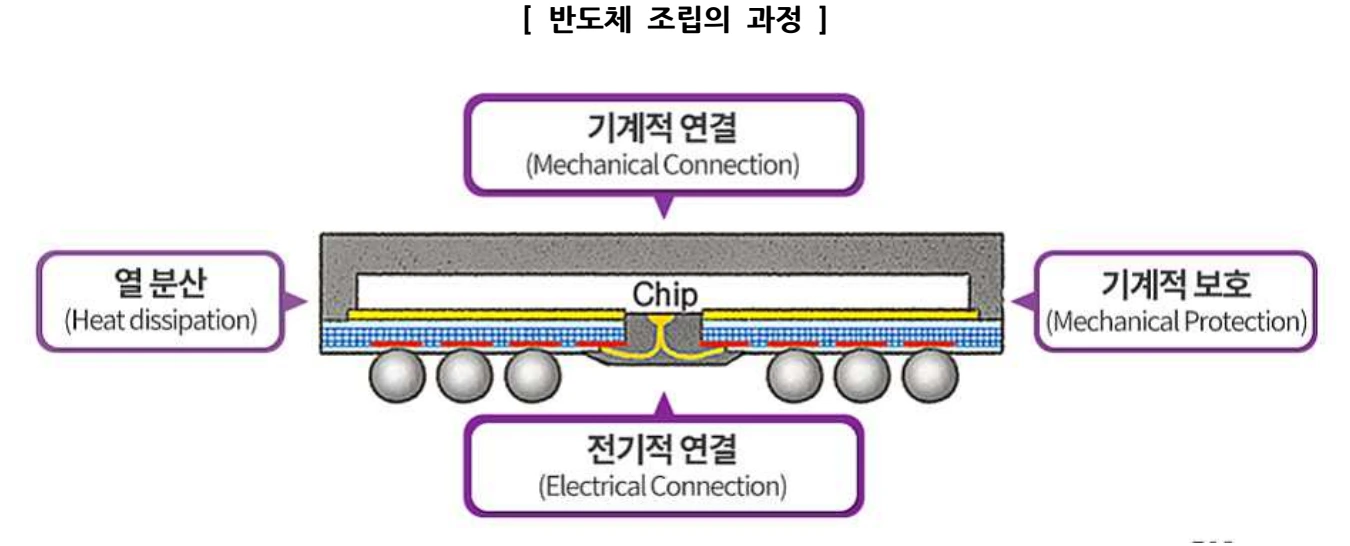

패키징을 ‘완성된 칩을 포장하는 일’이라고만 생각하면 중요성을 놓치기 쉽습니다. 패키지의 역할은 보호, 전기적 연결, 기계적 연결, 열 방출의 네 가지로 나누어 볼 수 있습니다. 칩이 충격과 습기에 견디도록 감싸고, 바깥 회로에 신호와 전원을 전달하며, 기판 위에 안정적으로 자리 잡고, 작동 중 생긴 열을 내보내야 합니다.
칩은 공장 안에서 정밀하게 가공되지만 실제로는 자동차, 컴퓨터, 휴대전화처럼 서로 다른 환경에서 사용됩니다. 이 두 세계를 연결하는 것이 패키지입니다. 집 안의 수도관을 생각하면 이해하기 쉽습니다. 물이 생기는 수원만 있다고 집에서 물을 쓸 수 있는 것은 아니지요. 연결관과 밸브가 제대로 갖추어져야 합니다. 반도체도 칩 내부의 회로와 외부 시스템이 안정적으로 이어져야 기능을 발휘합니다.
따라서 패키징의 문제는 겉모양에 머물지 않습니다. 연결이 길거나 불안정하면 신호 전달이 어려워지고, 열이 빠져나가지 못하면 성능과 신뢰성에 영향을 줍니다. 칩이 더 작고 빠르게 변할수록 패키징도 함께 정교해져야 하는 이유입니다.
4.2 얇게 만들고, 나누고, 붙이고, 연결하기
전형적인 조립 흐름을 따라가 보겠습니다. 먼저 필요에 따라 웨이퍼 뒷면을 갈아 얇게 만듭니다. 이것이 후면 연마입니다. 이어 다이싱 장비로 웨이퍼를 개별 칩, 곧 다이로 나눕니다. 얇고 작은 칩은 다루는 과정에서도 깨지거나 휘기 쉬우므로 이동과 고정 자체가 정밀 작업입니다.
분리한 다이를 기판 등에 붙이는 과정이 다이 접착입니다. 전기적 연결에는 가느다란 금속선을 잇는 와이어 본딩이나, 칩을 뒤집어 미세 접점으로 연결하는 플립칩 같은 방법을 사용할 수 있습니다. 이후 보호 재료로 감싸고 외부 단자를 형성하며 제품 정보를 표시합니다. 실제 순서와 장비 조합은 패키지 종류에 따라 달라집니다.

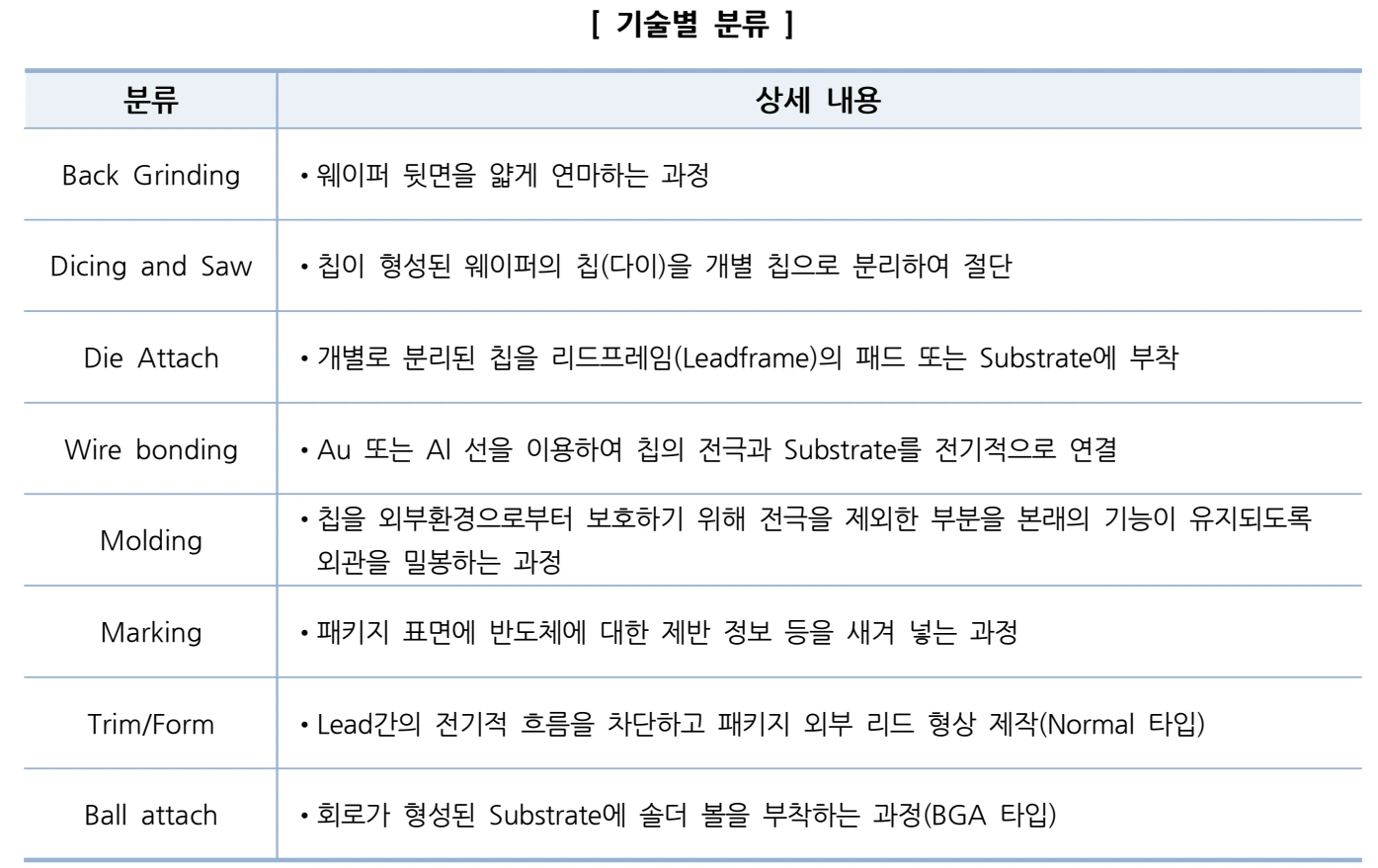

아래 표를 읽을 때는 영어 이름을 암기하기보다 동작을 떠올려 보세요. Back Grinding은 얇게 만들기, Dicing은 나누기, Die Attach는 붙이기, Wire Bonding은 선 잇기입니다. 익숙한 동작을 매우 작은 규모에서 정확하고 빠르게 수행하도록 만든 것이 패키징 장비입니다.
4.3 여러 칩이 함께 일하는 하나의 시스템

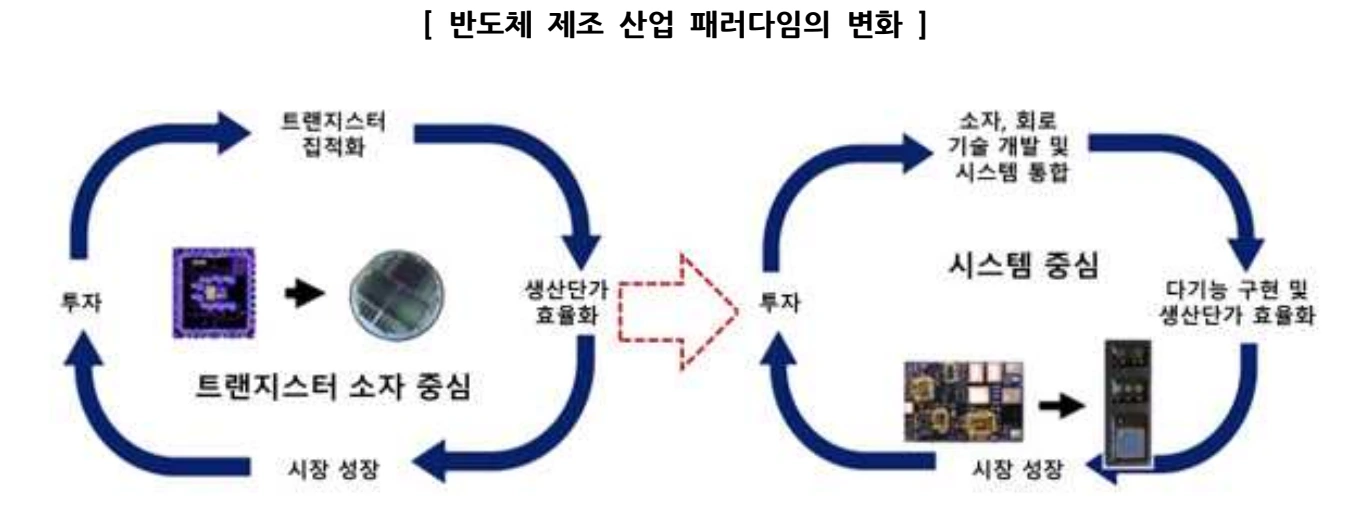

더 많은 기능을 넣으려면 모든 것을 한 장의 큰 칩에 만들면 되지 않을까요? 가능할 때도 있지만 설계와 제조의 어려움, 비용이 함께 커질 수 있습니다. 그래서 서로 다른 역할의 칩을 따로 만들고 하나의 패키지 안에서 긴밀하게 연결하는 방법이 중요해집니다. 이를 이종 집적 또는 시스템 수준의 통합이라는 말로 설명합니다.
칩을 옆으로 배치해 연결하기도 하고, 위로 쌓기도 합니다. 인터포저는 여러 칩 사이에 정밀한 연결을 제공하는 중간 기판으로 이해할 수 있습니다. TSV, 실리콘 관통 전극은 실리콘을 관통하는 전기적 연결 통로입니다. 메모리 적층과 고대역폭 메모리, HBM이 이러한 변화의 대표적인 사례입니다. 저장 공간을 늘리는 일과 데이터가 오가는 통로를 넓히는 일이 패키징 기술과 만나게 되는 것입니다.
다만 높이 쌓으면 모든 문제가 해결되는 것은 아닙니다. 칩 사이 정렬, 접합부의 품질, 열의 이동, 불량을 찾아내는 방법까지 함께 어려워집니다. 연결을 촘촘하게 만들수록 검사와 열 관리가 더 중요해진다는 점을 기억해 두세요. 뒤의 강의들이 자연스럽게 이어지는 이유입니다.
프로브, 작은 칩에게 말을 걸다
5.1 겉모습과 실제 작동은 서로 다른 질문

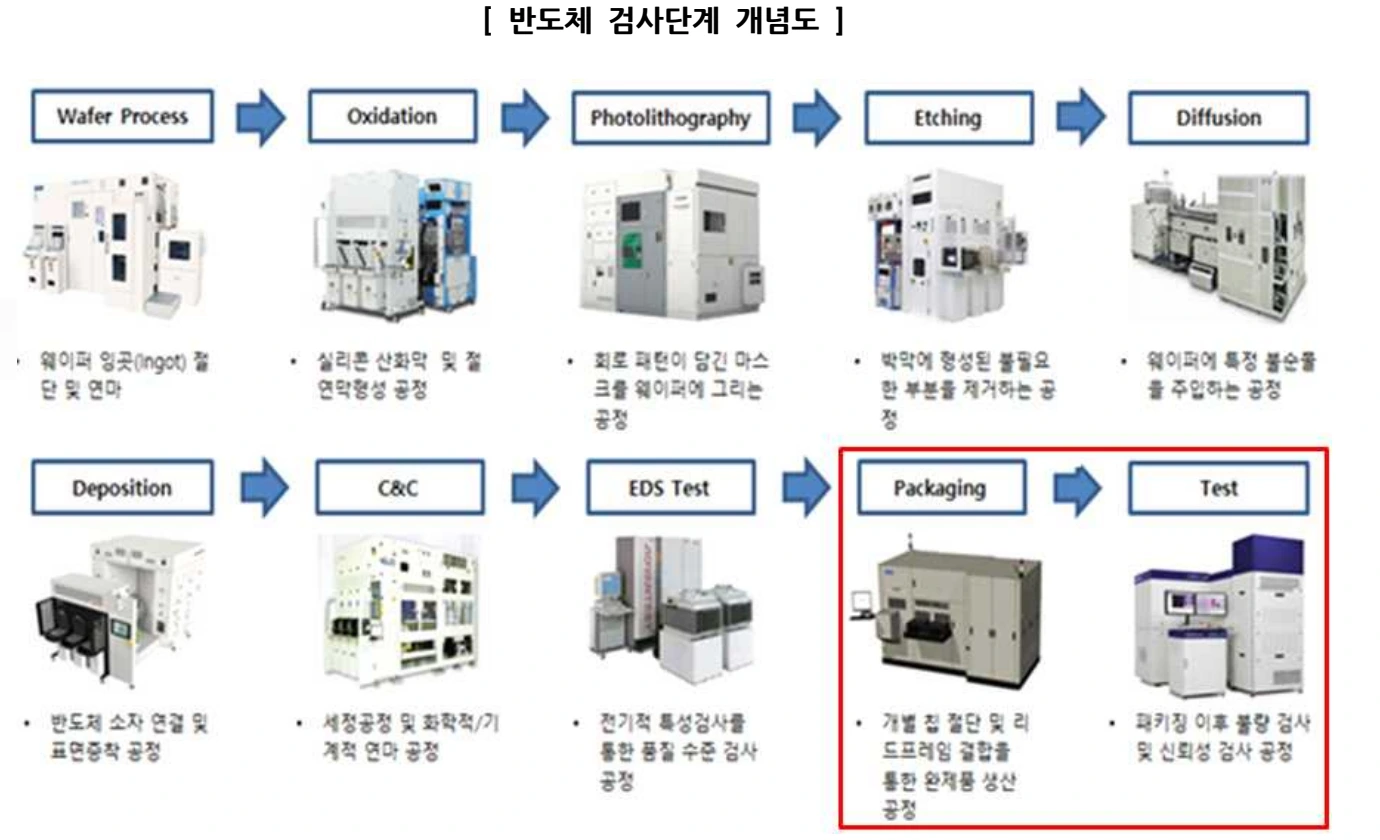

잘 만들어진 것처럼 보이는 칩이 실제로도 잘 작동할까요? 그 답을 얻으려면 전기 신호를 넣어보고 반응을 살펴야 합니다. 검사는 패턴이나 외관을 확인하는 검사와 전기적 동작을 확인하는 검사로 나누어 볼 수 있습니다. 앞의 검사가 길이 제대로 그려졌는지 살피는 일이라면, 뒤의 검사는 그 길로 실제로 신호가 통과하는지 확인하는 일입니다.

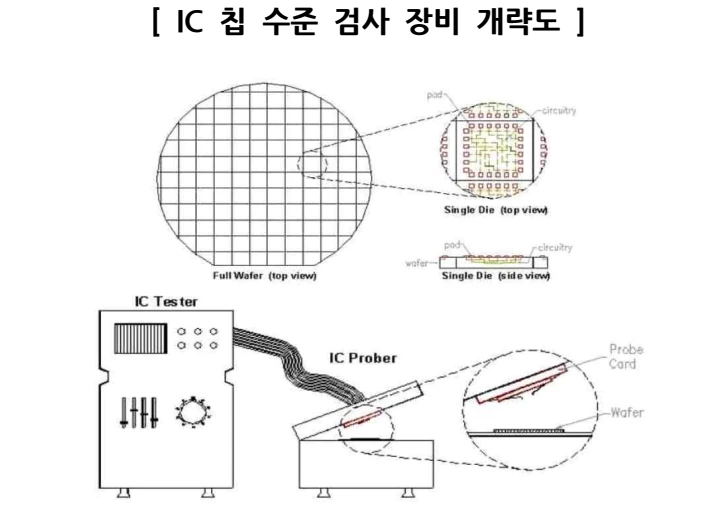

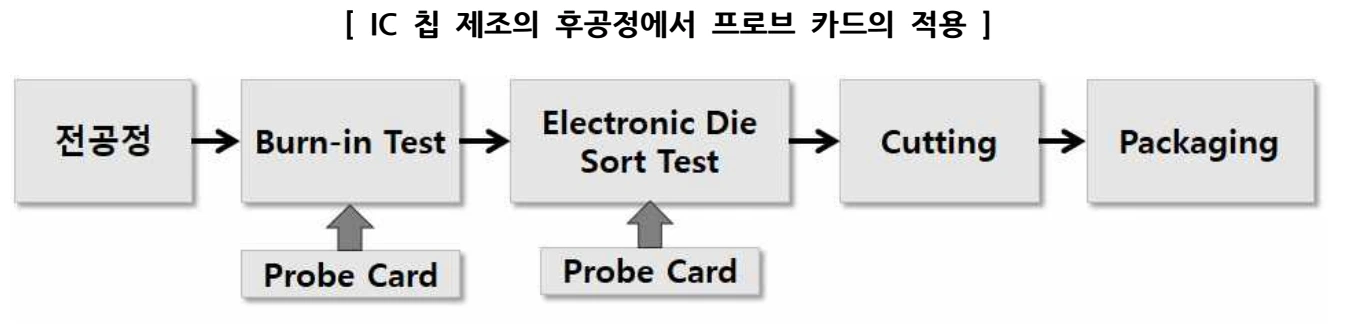

웨이퍼 위에는 아직 잘라내지 않은 여러 칩이 놓여 있습니다. 이 단계에서 칩의 작은 전극에 가느다란 탐침을 접촉시키고 시험 신호를 전달합니다. 탐침을 영어로 프로브라고 하지요. 시험 장비와 웨이퍼 위 칩의 전극을 이어주는 부품이 프로브 카드입니다. 아주 작은 접점을 위한 정밀한 연결판이라고 생각하면 좋겠습니다.
이 검사는 뒤에서 드는 비용을 줄이는 데도 도움이 됩니다. 이미 문제가 있는 칩을 걸러내면 불필요한 조립과 추가 검사를 줄일 수 있습니다. 특히 여러 칩을 함께 연결하는 경우에는 각 칩의 상태를 미리 아는 일이 중요합니다. 그렇다고 한 번 통과한 칩에 앞으로 결함이 절대 없다는 뜻은 아닙니다. 검사는 정해진 조건과 범위 안에서 확인하는 과정입니다.
5.2 접촉 한 번에도 정밀한 공학이 필요하다
탐침을 전극에 대기만 하면 될 것 같지만, 실제로는 위치와 높이, 접촉 힘을 함께 맞추어야 합니다. 너무 약하게 닿으면 전기 신호가 불안정하고, 지나치게 누르면 전극이나 탐침이 손상될 수 있습니다. 많은 접점이 동시에 안정적으로 닿아야 한다는 점도 어려움을 더합니다.
프로브 핀 본딩 시스템은 이러한 탐침을 정해진 위치에 접합하고 정렬하는 제조 기술과 관련됩니다. 신호 간격을 바꾸어 이어주는 공간변환기 등의 부품에 미세한 핀을 정확하게 연결해야 합니다. 실제 칩을 검사하는 테스터, 웨이퍼를 움직이는 프로버, 접촉을 맡는 프로브 카드, 그리고 그 카드를 만드는 장비는 구별해서 볼 필요가 있습니다.

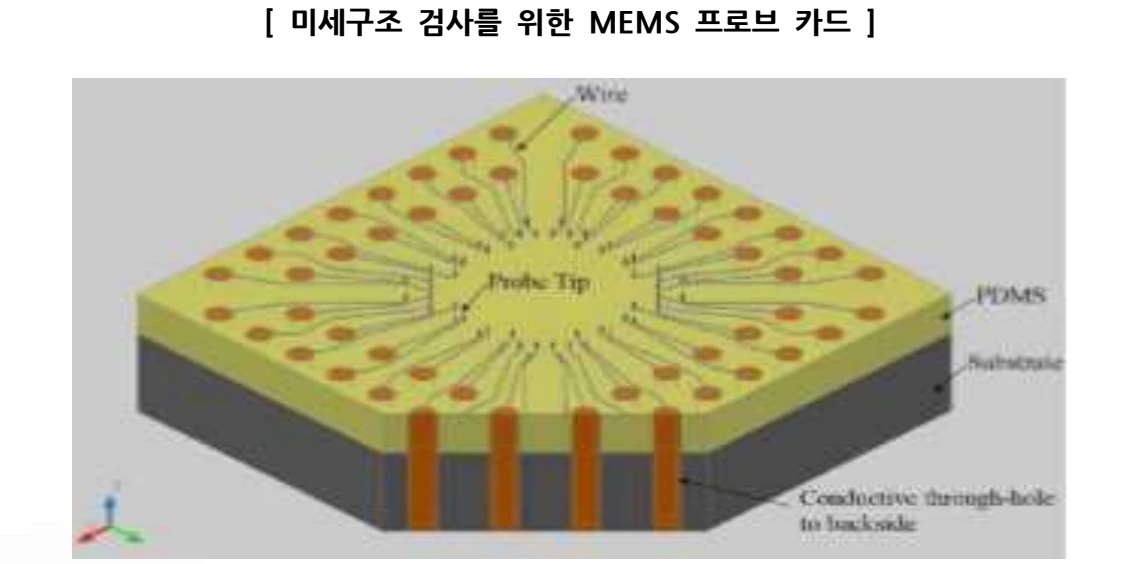

접점 사이의 간격을 피치라고 합니다. 칩의 접점이 더 촘촘해질수록 핀의 위치 오차를 줄여야 합니다. MEMS는 미세한 구조를 가공하는 기술로, 작은 탐침 구조를 만드는 데도 활용됩니다. 아래 그림은 이런 작은 부품이 단순한 바늘을 넘어 정밀하게 설계된 구조라는 점을 보여줍니다.
5.3 소모품이면서 동시에 핵심 기술인 이유
프로브 카드는 반복해서 접촉하는 동안 마모되거나 오염될 수 있습니다. 그래서 유지관리와 교체가 필요합니다. 소모품이라는 표현 때문에 중요하지 않은 부품으로 생각하기 쉽지만, 이 접촉이 불안정하면 좋은 칩을 불량으로 오판하거나 잘못된 검사 결과를 얻을 수 있습니다. 시험 장비의 성능만큼 연결 부품의 품질도 중요합니다.
더구나 모든 칩의 전극 배열과 신호 특성이 같지 않습니다. 카드와 연결 부품은 시험할 제품에 맞춰 설계해야 합니다. 이 산업에서 고객 맞춤형 기술이 중요한 이유입니다. 제품을 바꾸면 접점의 배치와 시험 조건도 달라지고, 공급업체는 고객의 개발 일정과 요구에 맞춰 움직여야 합니다.
한국의 관련 생태계에는 탐침과 소켓을 만드는 업체, 인터페이스 보드를 만드는 업체, 검사 장비와 프로그램을 개발하는 업체가 함께 등장합니다. 완성된 칩에서는 보이지 않는 작은 연결 부품이지만, 생산 현장에서는 제품의 신뢰성을 판단하는 중요한 통로가 됩니다.
후공정 검사, 불량을 찾는 데서 원인을 배우는 데로
6.1 웨이퍼 검사와 패키지 검사
웨이퍼 상태에서 검사한 칩도 패키징을 마친 뒤 다시 확인해야 합니다. 조립 과정에서 연결이 잘못되거나 손상이 생길 수 있고, 외부 단자를 포함한 완성품의 동작도 확인해야 하기 때문입니다. 같은 칩을 두 번 보는 것처럼 보여도 확인하는 대상과 조건이 다릅니다.

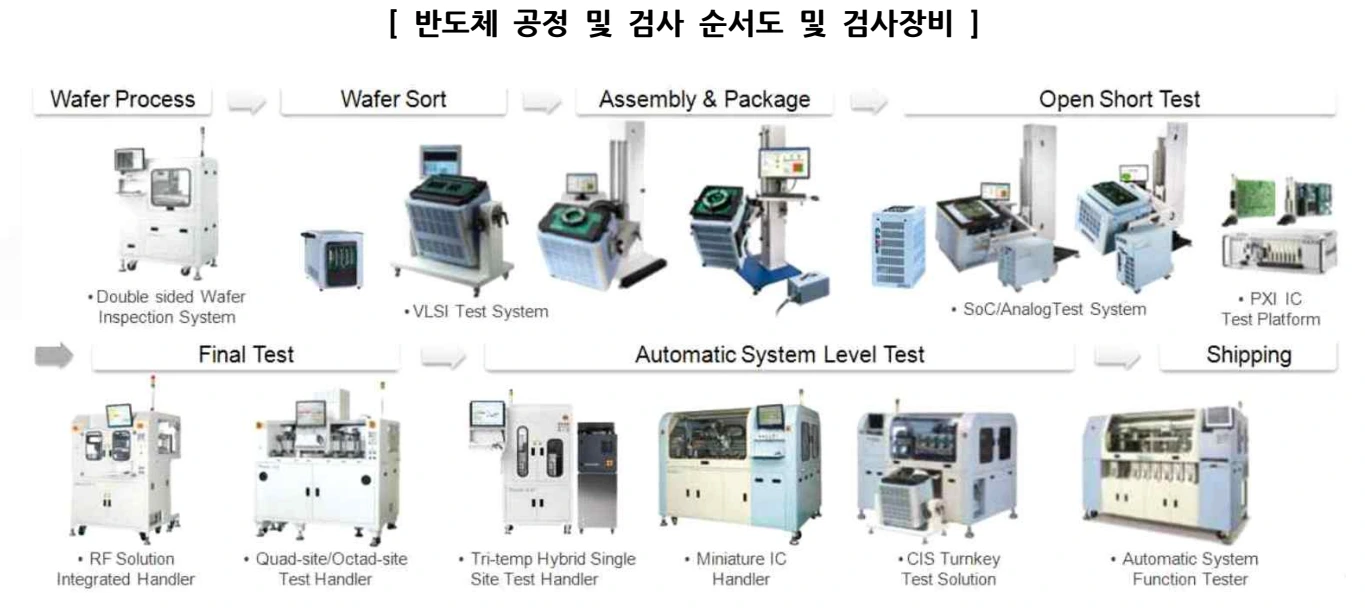

패키지 검사는 완성된 제품을 시험용 소켓에 넣어 전기적으로 연결하는 방식으로 이루어질 수 있습니다. 핸들러는 제품을 검사 위치로 옮기고 검사 결과에 따라 분류하는 일을 맡습니다. 테스터가 질문을 던지고 응답을 해석하는 장치라면, 핸들러와 소켓은 그 질문이 정확한 제품에 전달되도록 준비하는 장치라고 할 수 있습니다.
메모리, 연산용 칩, 통신용 칩은 요구되는 기능이 다르므로 검사도 같을 수 없습니다. 어떤 제품은 데이터를 쓰고 읽는 특성을, 다른 제품은 여러 기능 블록의 동작이나 고속 신호 특성을 중점적으로 봅니다. 검사 산업에도 제품별 전문성이 필요한 이유입니다.
6.2 기능 검사와 신뢰성 평가를 나누어 보기
‘지금 작동한다’와 ‘사용 조건에서 안정적으로 견딘다’는 서로 다른 질문입니다. 기능 검사는 정해진 입력에 원하는 출력이 나오는지 확인합니다. 신뢰성 평가는 온도나 전기적 부하 등 조건을 고려해 제품이 얼마나 안정적으로 작동하는지 살펴봅니다. 번인 검사는 일정한 스트레스 조건을 주어 초기에 나타날 수 있는 고장을 찾아내는 방법 가운데 하나입니다.
겉에서 보이지 않는 문제를 찾으려면 다른 측정법도 필요합니다. 광학 영상으로 외관과 위치를 살피고, 필요에 따라 엑스선이나 적외선, 레이저 등을 이용한 분석을 적용합니다. 어떤 장비가 모든 결함을 다 볼 수 있는 것은 아닙니다. 보고 싶은 대상의 크기, 재료, 깊이, 허용할 수 있는 검사 시간에 따라 알맞은 방법을 골라야 합니다.
복잡한 패키지에서는 내부 접합부의 상태가 중요해집니다. 다 만들고 나서야 문제를 발견하면 이미 들어간 재료와 작업을 되돌리기 어렵습니다. 그래서 검사 시점을 어디에 둘지, 무엇을 중간에 확인할지가 공정 설계의 일부가 됩니다. 검사 장비가 생산의 마지막 문지기 역할에만 머물지 않는 까닭입니다.
6.3 검사 결과가 다음 생산을 바꾼다
불량을 찾아내는 것으로 일이 끝나면 같은 문제가 반복될 수 있습니다. 어느 위치에서 결함이 많았는지, 특정 장비나 시간대와 관련이 있는지, 조건이 바뀐 뒤 결과가 달라졌는지를 함께 살펴야 합니다. 검사 데이터가 제조 공정으로 되돌아갈 때 개선이 시작됩니다.
예를 들어 웨이퍼 가장자리에서만 이상이 자주 발견된다고 해봅시다. 온도 분포나 재료 공급, 장비 상태를 살펴볼 단서가 될 수 있습니다. 다만 그 분포만으로 원인을 곧바로 단정할 수는 없습니다. 여러 측정값을 비교하고 조건을 바꾸어 확인해야 합니다. 반도체 제조에서 데이터 분석은 관찰을 설명과 검증으로 이어주는 도구입니다.
검사는 장비의 상태를 감시하고 이상을 일찍 발견하는 공정 진단으로도 이어집니다. 생산이 멈춘 다음 고치는 것보다 징후를 알아채고 대응하면 손실을 줄일 수 있습니다. 센서와 제어 소프트웨어, 측정 기술이 반도체 산업에서 함께 중요한 이유도 여기에 있습니다.
다음 강의로 ↓열을 읽는 기술, 보이지 않는 온도 지도를 그리다
7.1 작은 칩의 뜨거운 지점
전기를 사용하는 반도체는 동작하면서 열을 냅니다. 칩 전체가 똑같이 뜨거워지는 것은 아닙니다. 기능이 집중되거나 열이 빠져나가기 어려운 곳에는 다른 영역보다 온도가 높은 지점이 생깁니다. 이런 국소적인 고온 영역을 핫스폿이라고 부릅니다. 평균 온도만 알면 중요한 차이를 놓칠 수 있습니다.
책상 위의 방 온도계를 떠올려 보세요. 방 전체의 대략적인 상태는 알려주지만, 전기장판의 어느 작은 부분이 유난히 뜨거운지까지 보여주지는 못합니다. 반도체에서도 전체 온도와 미세한 영역의 온도 분포는 다른 정보입니다. 소자가 작아지고 구조가 복잡해질수록 어디에서 열이 생겨 어디로 이동하는지 자세히 관찰할 필요가 생깁니다.
열 특성 분석은 제품의 성능과 신뢰성을 이해하는 데 쓰입니다. 어떤 구조에서 열이 집중되는지 알면 배치나 재료, 방열 경로를 개선할 단서를 얻을 수 있습니다. 여러 칩을 쌓는 패키징에서는 안쪽에서 생긴 열이 바깥까지 나오는 길도 함께 살펴야 합니다.
7.2 빛의 반사 변화로 온도를 알아내기

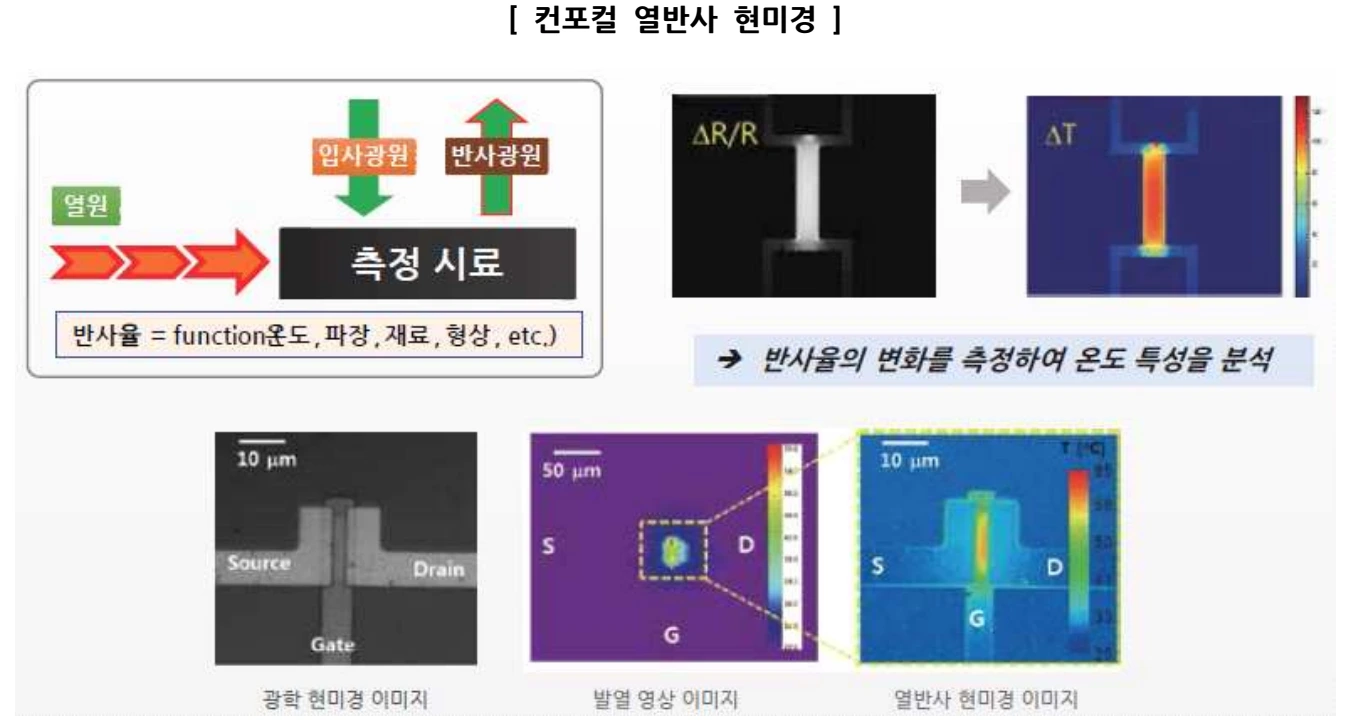

여기서 살펴볼 방법은 열반사 측정입니다. 재료의 온도가 바뀌면 빛을 반사하는 성질도 조금 달라질 수 있습니다. 이 미세한 변화와 온도 사이의 관계를 알아두면, 반사광의 변화를 측정해 온도 변화를 추정할 수 있습니다. 빛을 이용해 온도를 읽는 셈이지요.
다만 반사광이 밝으면 무조건 뜨겁다는 식으로 이해하면 안 됩니다. 재료와 사용하는 빛의 파장, 표면 상태에 따라 관계가 달라지므로 보정이 필요합니다. 기기가 찍은 그림의 색도 그 자체가 온도가 아니라 측정값을 보기 좋게 바꿔 표현한 것입니다. 범례와 측정 조건을 함께 읽어야 합니다.
공초점, 또는 컨포컬 방식은 초점 밖에서 들어오는 빛을 줄여 원하는 위치의 정보를 얻는 광학 방식입니다. 이를 열반사 측정과 결합하면 미세한 영역의 온도 분포를 살피는 데 도움이 됩니다. 적외선 열영상과 열반사는 측정 원리가 다르며, 실제로 무엇을 얼마나 세밀하게 볼 수 있는지는 장비와 시료의 조건에 따라 달라집니다.
7.3 관찰 가능한 범위와 보이지 않는 부분
정교한 현미경이 있다고 모든 칩의 내부 온도를 마음대로 볼 수 있는 것은 아닙니다. 표면이 가려져 있는지, 빛이 접근할 수 있는지, 재료가 어떤 광학적 성질을 갖는지에 따라 측정 범위가 달라집니다. 뒤쪽에서 관찰하는 방식도 적절한 광학 조건과 시료 준비가 필요합니다. 멋진 색깔의 열지도를 보았을 때는 먼저 무엇을 측정했는지 확인해야 합니다.
측정은 시간의 문제이기도 합니다. 전원이 들어오는 순간의 변화와 한동안 동작한 뒤 안정된 상태는 서로 다를 수 있습니다. 공간적으로 작은 곳을 구분하는 능력과 시간에 따라 빠르게 변하는 현상을 포착하는 능력도 구별해야 합니다. 어떤 열 문제를 풀려는지에 따라 측정 방법을 설계하는 이유입니다.
여기서 기초과학과 산업이 직접 만납니다. 빛과 물질의 상호작용, 전기에너지의 전달, 열의 이동을 이해해야 좋은 측정 장비를 만들 수 있습니다. 반도체 장비산업은 공장에서 기계를 조립하는 일뿐 아니라, 물리 현상을 신뢰할 만한 숫자로 바꾸는 일이기도 합니다.
다음 강의로 ↓한국의 장비 생태계는 어떻게 움직이는가
8.1 큰 고객과 전문 공급자가 함께 배우는 구조
한국 반도체 생태계에서는 대형 반도체 제조사와 전문 장비·소재업체의 긴밀한 관계가 눈에 띕니다. 제조사는 다음 공정에서 필요한 조건을 제시하고, 공급업체는 그 조건을 만족하는 장비와 부품을 개발합니다. 생산 현장에서 시험하고 문제를 수정하는 과정에서 서로의 경험이 쌓입니다.
이 관계는 국내 업체에게 기회입니다. 복잡한 요구를 가진 고객과 가까이에서 일하면 새로운 공정의 문제를 빨리 배우고 개선할 수 있기 때문입니다. 동시에 몇몇 고객에게 주문이 집중되면 그 고객의 투자 일정과 제품 변화에 크게 영향을 받을 수 있습니다. 협력의 장점과 의존의 부담이 함께 생기는 것이지요.
국내 패키징 전문업체는 칩을 조립하고 시험하는 서비스를, 국내의 한 장비업체는 절단·세척·검사·분류를 수행하는 기계를, 또 다른 레이저 전문업체는 절단이나 미세 가공 장비를 개발합니다. 반도체 후공정이라는 같은 말 아래에서도 직접 칩을 가공하는 기업과 가공할 도구를 만드는 기업은 구별해야 합니다.
8.2 장비를 개발했다고 곧바로 팔 수 없는 이유
장비 구매자는 가격과 기능 설명만 보고 생산라인의 기계를 쉽게 바꾸지 않습니다. 실제 공정에서 요구 품질을 지키는지, 오랫동안 안정적으로 작동하는지, 문제가 생겼을 때 빠르게 대응할 수 있는지를 확인해야 합니다. 이미 검증된 장비를 교체하다가 생산에 차질이 생기면 손실이 커질 수 있기 때문입니다.
따라서 새 장비업체에는 개발의 문턱과 고객 검증의 문턱이 함께 있습니다. 시제품이 작동하는 것, 고객 시험을 통과하는 것, 양산에서 반복 주문을 받는 것은 서로 다른 단계입니다. 장비산업의 진입장벽이 높다는 말도 이 관점에서 이해할 수 있습니다.
이 문턱은 자본만으로 설명되지 않습니다. 현장에 쌓인 데이터, 고장을 해결해 본 경험, 공정에 대한 이해, 지속적인 서비스가 필요합니다. 시민의 입장에서 ‘개발 성공’이라는 뉴스를 읽을 때는 어느 단계의 성공인지 살펴보면 좋겠습니다. 실험의 성과를 낮추어 보자는 것이 아니라, 산업으로 이어지는 과정을 더 정확하게 보자는 뜻입니다.
8.3 반도체 수출과 장비 수입이 함께 늘 수 있다
이러한 산업 구조가 무역에 어떻게 드러나는지 살펴보겠습니다. 한국은 반도체를 많이 생산하면서 제조 장비도 해외에서 들여옵니다. 생산능력을 확대하는 시기에는 장비 수입이 커질 수 있습니다. 그래서 칩 수출의 경쟁력과 장비 무역수지는 반드시 같은 방향으로 움직이지 않습니다.

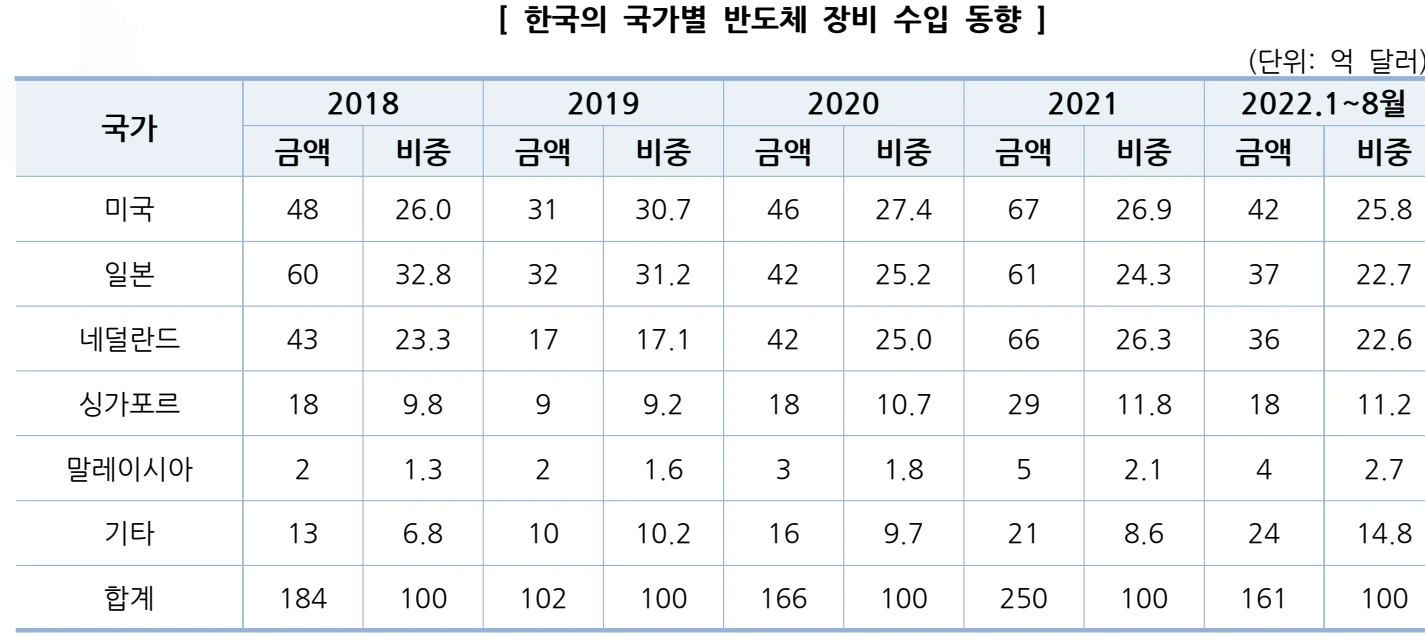

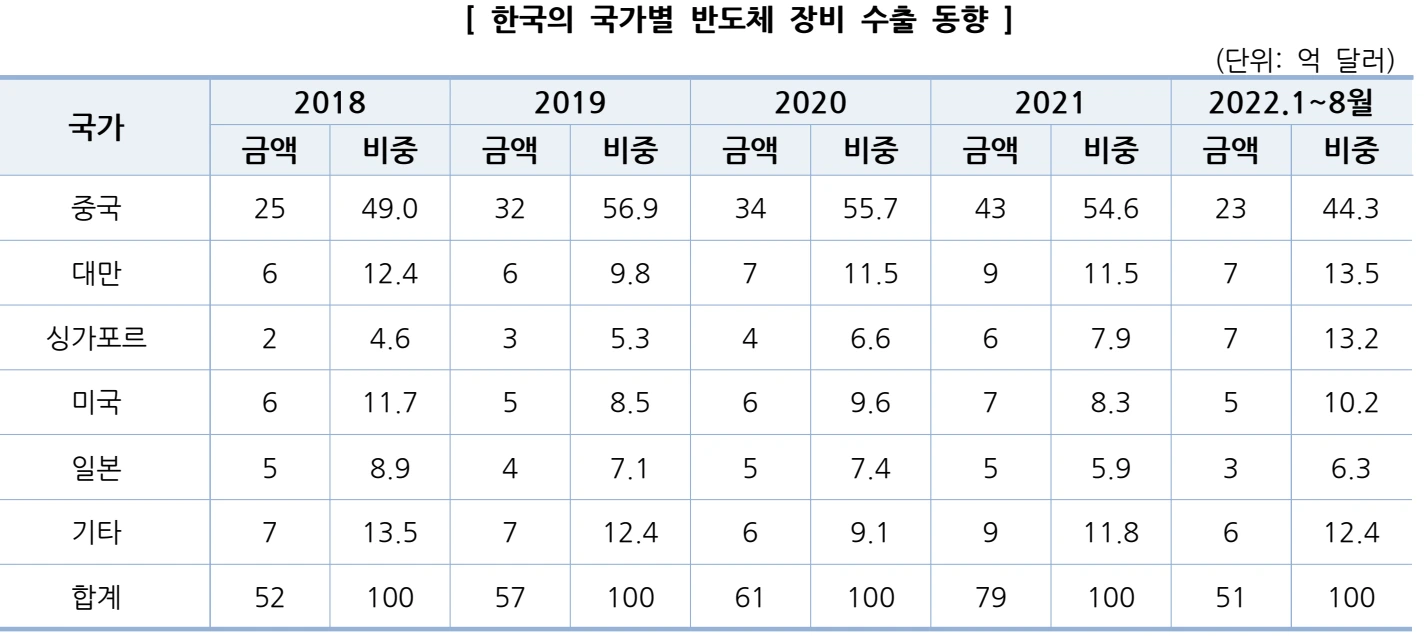

아래 표는 2018~2021년과 2022년 1~8월의 장비 교역을 담고 있습니다. 마지막 열은 일 년 전체가 아니므로 앞의 연간 금액과 그대로 비교해서 증가나 감소를 판단하면 안 됩니다. 미국·일본·네덜란드 등 장비 공급국과 아시아의 장비 수요 지역이 어떻게 연결되는지 이해하는 구체적인 사례로 보시면 됩니다.
장비를 수입한다는 사실만으로 산업이 약하다고 결론 내릴 수도 없고, 칩을 많이 수출한다고 모든 기반 기술을 갖췄다고 말할 수도 없습니다. 무엇을 직접 잘 만들고 무엇을 외부에서 공급받는지, 대체할 수 있는 공급자가 있는지, 필요한 부품과 서비스를 안정적으로 확보하는지를 함께 보아야 합니다.
산업 뉴스를 읽는 시민의 질문
9.1 시장 규모와 전망을 구별하기
산업 뉴스를 읽다 보면 이미 집계한 실적과 앞으로의 전망을 함께 만나게 됩니다. 실적은 실제로 이루어진 거래나 생산을 집계한 값이고, 전망은 수요와 투자 등의 조건을 바탕으로 예상한 값입니다. 같은 시장 규모를 말하더라도 두 숫자가 답하는 질문은 다릅니다. 숫자와 함께 기준 연도와 집계 범위를 살펴보면 산업의 흐름을 더 정확하게 읽을 수 있습니다.
같은 ‘반도체 장비 시장’이라는 이름도 범위가 다를 수 있습니다. 전공정만 포함하는지, 조립과 검사까지 포함하는지, 부품과 유지보수까지 더했는지에 따라 금액이 달라집니다. 서로 다른 기관의 숫자를 비교할 때 먼저 정의를 살펴야 하는 이유입니다. 연평균 성장률 역시 정해진 시작점과 끝점 사이의 평균적인 변화이지, 매년 똑같이 성장했다는 뜻은 아닙니다.
숫자를 읽는 데 필요한 첫 질문은 어렵지 않습니다. ‘언제의 자료인가’, ‘무엇을 포함하는가’, ‘실적인가 전망인가’를 물어보세요. 이 세 가지를 확인하는 것만으로도 큰 숫자와 강한 표현에 끌려가던 독서에서 한 발 벗어날 수 있습니다.
9.2 특허와 실제 경쟁력 사이
장비 분야의 연구개발 흐름을 살펴보는 또 다른 방법은 특허 출원과 인용 관계를 분석하는 것입니다. 특허는 어떤 문제를 해결하려는 연구가 이루어졌는지 살펴보는 데 유용합니다. 출원이 늘었다면 그 분야에 관심과 개발 활동이 모였다는 단서가 될 수 있습니다. 그러나 특허 수가 많다는 사실이 곧 매출이나 생산 성능의 우위를 뜻하지는 않습니다.
어디에 출원했는지와 누가 출원했는지도 구별해야 합니다. 한국에 출원된 특허 가운데에는 해외 기업의 특허가 포함될 수 있습니다. 인용 횟수는 기술적 영향력을 살필 때 참고할 수 있지만, 오래된 특허가 인용될 시간이 더 길었다는 점도 고려해야 합니다. 보고서 속 지표는 현실 전체를 보여주는 사진이 아니라 특정 관점에서 본 단서입니다.
산업의 경쟁력을 이해하려면 특허와 함께 실제 제품, 고객의 검증, 양산에서의 사용 경험을 살펴야 합니다. 기술은 문서로 남기도 하지만, 공정의 작은 문제를 해결하는 현장 지식으로 쌓이기도 합니다. 한 숫자로 모든 분야의 수준을 줄 세우려 할수록 중요한 차이를 놓치기 쉽습니다.
9.3 인공지능의 발전을 공장 안에서 바라보기
이제 첫 질문으로 돌아가 보겠습니다. 한국 반도체 산업은 무엇으로 이루어져 있을까요? 메모리와 연산용 칩을 만드는 공장뿐 아니라, 원료를 공급하고 막을 입히고 칩을 연결하고 신호를 시험하고 열을 측정하는 수많은 기술의 연결로 이루어져 있습니다. 우리가 살펴본 증착·패키징·프로브·검사·열 분석은 서로 떨어진 주제가 아닙니다.
인공지능을 위한 계산이 많아질 때도 이 연결은 중요합니다. 계산하는 회로만 늘린다고 전체 시스템이 같은 비율로 빨라지는 것은 아닙니다. 데이터를 충분히 공급할 수 있는지, 연결 과정에서 신호가 안정적인지, 전력과 열을 감당할 수 있는지, 그 구조를 높은 수율로 생산할 수 있는지에 따라 실제 성능이 달라집니다. 소프트웨어의 변화가 물리적인 제조 조건과 만나는 지점입니다.
앞으로 새로운 반도체 기술을 소개하는 뉴스를 만나면 이렇게 물어보세요. ‘이 기술은 어떤 어려움을 해결하는가?’, ‘그것을 만들 장비와 측정 방법은 갖추어졌는가?’, ‘함께 달라져야 할 소재와 공정은 무엇인가?’ 이 질문을 따라가면 반도체 산업은 낯선 회사 이름과 거대한 투자 금액의 목록에서 벗어나, 과학과 사람의 경험이 연결되어 움직이는 세계로 보이기 시작할 것입니다.
